Что такое герметичные электронагревательные трубы?

Это современная система отопления пола (патент №0805703), без использования бойлера и циркуляционного мотора. Герметичная x-l труба с нагревательным проводом и специальным теплопроводящим веществом внутри, тепловой КПД которой повышается за счет давления расширения.
Во время нагревания электрического провода внутри герметичной трубы, вокруг провода образуются пузырьки, которые собираются в верхней части трубы. При этом внутри трубы возникает давление и, когда разница температур между газом и жидкостью превышает 10°C, происходит пузырьковое кипение.
В результате при комнатной температуре внутреннее давление трубы опускается ниже атмосферного давления. При поддержании отрицательного давления внутри трубы, температура кипения жидкости в трубе снижается, в результате пузырьковое кипение начинает происходить при более низкой температуре, температура системы повышается быстрее и увеличивается время действия теплоты фазового перехода. Таким образом, при меньших затратах энергии «герметичная электронагревательная труба» показывает большую эффективность. По такому же принципу работает скороварка. При нагревании герметичного пространства, за счет эффекта умноженного воздействия температура увеличивается на 30°C, так мы получаем не допускающую потерь тепла, энергосберегающую отопительную систему нового поколения. Кроме того, избыточное давление внутри трубы абсорбируется специальной запатентованной системой, а теплопроводящая жидкость и углерод поглощают электромагнитные волны, таким образом, система является безопасной для здоровья человека и состояния окружающей среды.
Пример пузырькового кипения: когда на горячую поверхность попадает вода, она собирается в шарики, которые катаются по поверхности.

Внимание!!!
Избегайте внешне похожего продукта, под названием «электрическая нагревательная труба нулевого давления», который требует установки водоснабжающей помпы и терморегулирующего вентиля, и представляет собой не более чем обычный нагревательный кабель, в корне отличающийся от герметичной нагревательной трубы.

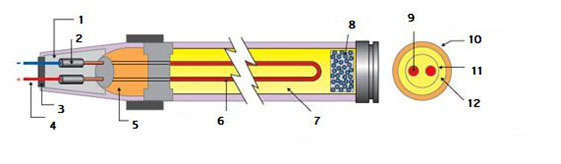

Структура герметичной нагревательной трубы Дэу:
1 – электроизоляционное вещество (2-й слой изоляции)
2 – холодный конец кабеля
3 – силиконовый колпачок (3-й слой изоляции)
4 – нагревательный провод 4 ш HIV
5 – герметизирующая пробка из силиконовой резины (1-й слой изоляции)
6 – никеле-хромовый провод, покрытый силиконом и тефлоном (двойное покрытие)
7 – теплопроводящее вещество
8 – средство поглощения избыточного давления
9 – контурный никеле-хромовый провод  7С (двойное покрытие)
10 – x-l труба 15А
11 – защитная оплетка (опция)
12 – теплопроводящее вещество

5 отличительных свойств герметичной нагревательной трубы:

1. Барорецептор
Устройство для поглощения избыточного давления, возникающего в результате пузырькового кипения.

2. Нагревательный провод с двумя слоями изоляции
Качество электропроводника и изоляции напрямую связано с производительностью и сроком службы оборудования, поэтому использование одного слоя изоляции может быт опасным.
- электропроводник: никель-хром
- 1-й слой изоляции: силиконовая резина, обладающая высокими изолирующими свойствами даже при температуре 280°C
- 2-й слой изоляции: термостойкая тефлоновая резина, обладающая высокой стойкостью к воздействию влаги и химических веществ

3. Теплопроводящее вещество
Теплопроводящее вещество, не замерзающее при температуре до 20°C.

4. Механизм поглощения электромагнитных волн
Благодаря использованию заземления, магнитное поле вокруг кабеля не появляется, а экранирующая оплетка внутри трубы исключает образование электрического поля. Таким образом, риск возникновения электромагнитных волн сводится к нулю.
(Заявка на патент №10-2010-0010087(электрические нагревательные трубы с механизмом поглощения электромагнитных волн))

5. Тип нагревательного провода
Нагревательный провод мощностью не более 20Вт/м, решены проблемы, возникающие при использовании одножильного провода (стандарты электротехнического оборудования, ст 255, п 5)

Тест на давление герметичной нагревательной трубы X-L Pipe
Температура (◦C)
Без механизма поглощения давления (другие продукты)
С механизмом поглощения давления (продукт Daewoo)
Единица
30
0.05
0.0
Кгт/смІ
40
0.2
0.1
50
0.4
0.2
60
0.65
0.3
70
0.9
0.4
80
повреждение
0.68

* Длина нагревательного провода: 9.8м (X-L pipe – 4.9м)
* Сопротивление нагревательного провода: 182Ω (226 Вт/ч)
* Измерительный прибор: WISE (Германия) 3кгт/смІ

Результаты теста на внутреннее давление трубы X-L pipe

Прибор для фиксации изменений веществ под воздействием давления

  Прибор для фиксации изменений давления в герметичном пространстве под воздействием температуры


ОСОБЕННОСТИ ГЕРМЕТИЧНОЙ НАГРЕВАТЕЛЬНОЙ ТРУБЫ X-L PIPE:

◈ Экономичность
* Нулевая потеря тепла: электрическая энергия преобразуется в тепловую без потерь, на 100% эффективное отопление
* Аккумуляция тепла: жидкость внутри трубы и материал пола (бетон, глина и т.п.) аккумулируют тепло, поэтому при малом  количестве потребляемой энергии тепло в помещении сохраняется дольше.
* Низкое потребление энергии: самые низкие расходы на эксплуатацию благодаря экономному потреблению энергии 280Вт/ч на 3,3мІ
* Сокращение расходов на отопление: на 70% дешевле по сравнению с масляным бойлером (благодаря эффекту пузырькового кипения).
* Сокращение расходов на монтаж: нет необходимости устанавливать дополнительное оборудование, поэтому финансовые и временные затраты на монтаж сокращаются.
◈ Безопасность
* Не излучает электромагнитных волн: благодаря специальной запатентованной конструкции система не излучает электромагнитных волн, опасных для здоровья человека и подходит для использования в помещениях для сна и в оздоровительных учреждениях.
* Не наносит вреда окружающей среде: токопровод и теплопроводящее вещество герметично закрыты в трубе, поэтому нет опасности взрыва или протечки (полезная модель №0442474)
* Двойное изоляционное покрытие токопровода: нагревательные провод покрыт тефлоновой резиной (температура плавления 300°C) и силиконовой резиной (температура плавления 200°C).
* Нет опасности утечки: во время нагревания благодаря устройству для поглощения избыточного давления нет риска утечки жидкости или разрыва трубы.

◈ Удобство
* Нет необходимости выделять место для бойлера, пространство используется рационально.
* В случае появления неисправности, нет необходимости вскрывать весь пол, достаточно открыть эксплуатационную панель и провести ремонт.
(разрешение предоставляется только организациям, обладающим патентом №0805703)
* Легкость и простота в эксплуатации.
* Легкая замена системы отопления путем протягивания нагревательного провода через существующие трубы.

◈ Долговечность
* Система выдерживает нагрузки благодаря устройству для охлаждения конца кабеля и устойчивости к высокому давлению.
* Полустационарная система отопления.
* В случае появления неисправности ее легко устранить. Даже при температуре -20°С система не промерзает.

◈ Функциональность
* Традиционное отопление: традиционная система «ондоль», обогревающая помещение теплым воздухом и излучающая инфракрасные волны и отрицательные ионы.
* Возможен частичный обогрев помещения: частичное отопление на отдельных площадях, централизованный контроль за системами.
* Польза для здоровья: система излучает инфракрасные волны и отрицательные ионы, благоприятно воздействующие на состояние здоровья (инфракрасные волны 0.891, отрицательные ионы 142)

◈ Широкая сфера применения
* Возможно использование в местах отдыха, образовательных и медицинских учреждениях.
* Возможно использование в церквях и других религиозных учреждениях.
* Возможно использование в продовольственных магазинах, общежитиях.
* Возможно использование в теплицах, в помещениях для разведения скота, рыбы.
* Возможно использование в бассейнах, на промышленных объектах.

Сравнительная таблица способов отопления
Критерий
X-L Pipe
LPG бойлер
Газовый бойлер (городское отопление)
Масляный бойлер
Электрический бойлер
Расходы на эксплуатацию
26.8%
93%
80.3%
100%
40%
Срок службы
Полустационарный продукт
7-10 лет
7-10 лет
7-10 лет
7 лет
Тепловой КПД
100%
78%
78%
85%
78%
Безопасность
Высокий уровень
Опасность взрыва, утечки газа
Опасность взрыва, утечки газа
Опасность пожара
-
Шум, задымление
Нет
Есть
Есть
Есть
Нет
Пространство монтажа
Не нужно место для бойлера
Нужно место для бойлера
Нужно место для бойлера
Нужно место для бойлера
Нужно место для бойлера
Необходимость в техобслуживании
Нет
Есть
Есть
Есть
Есть
Лучистое тепло
Есть (отопление по типу ондоль)
Есть
Есть
Есть
Есть

Характеристики электрической отопительной системы X-L PIPE
Модель
Размеры
Номинальный ток
Потребление энергии
Площадь укладки
Среднее потребление энергии
DW-010
14м Х 15Ш
20~ 40
Вт/м
Расстояние при укладке: 20-25 см
560 Вт/ч
3.3 мІ
76 Втч/ мІ
DW-015
21м Х 15Ш
840 Вт/ч
4.95 мІ
DW-020
28м Х 15Ш
1,120 Вт/ч
6.6 мІ
DW-025
35м Х 15Ш
1,400 Вт/ч
8.25 мІ
DW-030
42м Х 15Ш
1,680 Вт/ч
9.9 мІ
DW-040
56м Х 15Ш
2,240 Вт/ч
13.2 мІ
DW-050
70м Х 15Ш
2,800 Вт/ч
16.5 мІ

Сравнительная таблица расходов на отопление

Система
Потребление энергии на 3,3 мІ
Электроэнергия
Стоимость энергии
Расходы на 3,3 мІ площади за 1 день
Расходы на 330 мІ площади за 1 месяц
Процентное соотношение
Масляный бойлер
0.086 л/ч
-
42.44 руб./ л
36.5 руб.
109,514 руб.
679
Городское газовое отопление
0.075 мІ/ч
-
19.3 руб./мІ
14.5 руб.
43,400 руб.
269
Электрические панели
0.66 Вт/ч
95%
1.8 руб./Квч
12 руб.
36,132 руб.
224
X-L pipe
0.56 Вт/ч
50%
1.8 руб./Квч
5.4 руб.
16,133 руб.
100


Порядок монтажа

1)
Монтаж изоляционного покрытия.
Постелите теплоизоляционный материал на пористый бетон или пенопласт.

2)
Монтаж арматурной сетки.
Установите армирующую сетку с ячейками #8 или #10, закрепите.

3)
Монтаж распределительной коробки.
Выровняйте монтажную коробку (180х180х40) по высоте предполагаемого конечного покрытия.

4)
Монтаж трубы x-l pipe.
Распределите трубу по поверхности, начиная от распределительной коробки (расстояние м/д трубами 200-250мм). Конец трубы также заведите в распределительную коробку.

5)
Монтаж температурного сенсора.
Закрепите температурный сенсор для влажной стяжки на поверхности трубы.

6)
Изоляция распределительной коробки.
Изолируйте распределительную коробку скотчем, чтобы при заливки стяжки в нее не попала вода.

7)
Монтаж терморегулятора.
Подсоедините терморегулятор к источнику тока (220В) при помощи клемм (15А).

8)
Тестирование системы.
После подключения к источнику тока проверьте потребление энергии и количество выделяемого тепла.

9)
Заливка стяжки.
Залейте стяжку толщиной 30-40 мм (в зависимости от типа конечного покрытия)

10)
Монтаж конечного покрытия.
Установите конечное покрытие на поверхности пола и распределительной коробки.

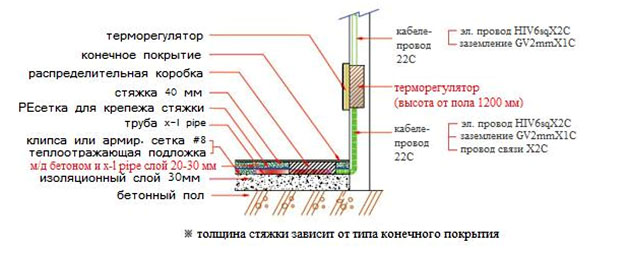

Схема монтажа
